Punjenje farmaceutskih kartridža: Zahtjevi procesa i opreme

Punjenje kartridža je korak koji je najosjetljiviji na redoslijed u aseptičnoj proizvodnji malih količina. Kontejner stiže bez postolja, zapečaćen je na oba kraja, a svaki prethodni parametar - zarobljavanje mehurića, nivo vakuuma, obrtni moment savijanja - direktno utiče na preciznost punjenja i integritet zatvaranja kontejnera. Ovaj vodič prolazi krozpunjenje farmaceutskih kartridžaproces korak po korak, aseptični uslovi koje svaki korak zahteva i specifikacije opreme koje vredi potvrditi pre nego što se odredi linija ili izbor dobavljača.

Ključni za poneti

• Kartridž se puni i zatvara dva puta, tako da su orijentacija kontejnera i položaj čepa važni koliko i preciznost pumpe.
• Zarobljavanje mjehurića, a ne preciznost pumpe, obično je granica za odbacivanje vidljivih čestica.
• Vakuumsko zaustavljanje kontroliše gas u prostoru iznad prostora i sjedište graničnika; oba trebaju svoje parametre validacije.
• Fleksibilnost formata, interfejs barijere i opseg inspekcije su tri stavke koje je skupo dodati nakon instalacije.

Na ovoj stranici

1. Po čemu se punjenje kartridža razlikuje od punjenja bočica ili PFS

2. Proces punjenja farmaceutskih kartridža, korak po korak

3. Aseptički zahtjevi: ISO 5, RABS i kompromisi izolatora

4. Kontrolna lista specifikacije opreme

5. Uobičajeni načini kvara i kako ih provjeriti

6. FAQ

Po čemu se punjenje kartridža razlikuje od punjenja bočice ili PFS

Bočica je čaša: jedan otvoreni kraj, stabilna osnova, jedan pečat. Prethodno napunjena šprica dodaje štitnik igle i šipku klipa, ali se i dalje puni kroz jedan otvoreni kraj. Kartridž je ravna cijev sa zaptivkama na oba kraja - čep klipa na repu, aluminijski poklopac preko septuma na glavi - zbog čega operateri opisuju format kao injektor bez baze.

Slijede dvije posljedice. Kontejner ima visoko težište i skoro da nema otiska, tako da je nestabilan prilikom rasklapanja i transporta linijskom brzinom. A budući da se repna brtva često postavlja prije punjenja, kontejner je efektivno otvoren na dnu tokom dijela ciklusa, što mijenja način na koji zrak ulazi i kako se istiskuje.

Geometrija kontejnera i logika dva pečata

Geometrija takođe diktira strategiju inspekcije. Čep koji je blago nagnut ili nije potpuno postavljen obično je nevidljiv u trenutku kada se dogodi; pojavljuje se tek kasnije kao kvar zaptivke nakon presovanja ili transporta. Zbog toga provjere vidnog položaja čepa spadaju u korak punjenja, a ne u završnu inspekciju. Za kupca, geometrija je takođe pokretač specifikacije: proces punjenja biofarmaceutskih kartridža mora da kontroliše orijentaciju, uvlačenje mehurića i dva zatvarača, pri čemu linija bočice kontroliše jedno.

Samo tipični rasponi - potvrdite radni opseg u odnosu na vlastiti crtež kontejnera i specifikaciju zatvarača.

Biofarmaceutski proces punjenja kartridža, korak po korak

Bez obzira da li kontejner stiže kao gnijezdo i kadica spremno za upotrebu (RTU) ili kao isprana i depirogenirana masa, proces punjenja patrone slijedi isti redoslijed: prijenos i orijentacija kontejnera, punjenje, vakuumsko zatvaranje, zatvaranje aluminijskog poklopca, in-line inspekcija. Na mnogim linijama se prije punjenja postavlja repni klip, što pretvara cijev u špric bez dna.

1. Rukovanje kontejnerima: kontrola gnijezda, kade i orijentacije

Rukovanje kontejnerima je prva kontrolna tačka i najčešće nedovoljno specificirana. Centrifugalni deskrembler u kombinaciji sa orijentacijom na vibracije ili pozicioniranjem zasnovanim na viziji drži epruvetu u uspravnom položaju i smanjuje kontakt između boce tokom prenosa. Za RTU formate, otvaranje kade, vađenje gnijezda i dekontaminacija površine trebaju svoje vlastite parametre: stvaranje čestica tokom uklanjanja filma, put prijenosa u kritičnu zonu i - gdje se koristi izolator - validacija integriteta i dekontaminacije prijenosnog interfejsa.

2. Punjenje: kontrola mjehurića i tačnost doze

U procesu punjenja biofarmaceutskih kartridža, punila se obično nalaze između 0,2 mL i 5,0 mL, a proizvod je obično rastvor proteina, peptida ili polimera osjetljiv na smicanje, sklon pjeni. Pri brzini, mlaz iz igle za punjenje udara o površinu tečnosti i uvlači vazduh; nastali mikro mjehurići utiču i na isporučenu zapreminu i na rezultat vidljivih čestica pri inspekciji.

Dvije kontramjere su standardne. In-line vakuumsko otplinjavanje smanjuje količinu otopljenog plina prije nego što proizvod stigne do igle. Punjenje koje prati nivo tečnosti podiže iglu kako nivo raste, tako da je uticaj na površinu smanjen. Za proizvode visokog viskoziteta kao što je hijaluronska kiselina, uklanjanje mjehurića je teže i kombinacija vakuumskog punjenja s tijelom pumpe sa malim smicanjem postaje neophodna, a ne opciona.

Na strani doziranja, keramičke pumpe s klipom nude otpornost na habanje i nisko smicanje, a preciznost doziranja se obično mora održavati unutar ±1%. Peristaltičke opcije mijenjaju dio te preciznosti za put protoka za jednokratnu upotrebu i lakši teret čišćenja i validacije - kompromis o kojem treba odlučiti u odnosu na karakteristike proizvoda i plan serije, a ne samo na cijeni.

3. Vakuumsko zatvaranje: šta negativni pritisak zapravo radi

Atmosfersko zatvaranje gura čep u otvoreni vrat. Vakuumski čep prvo povlači negativan pritisak unutar posude, a zatim postavlja čep, čime se evakuiše preostali gas iz prostora i omogućava da se čep čvrsto nalegne na zid. Praktična korist je manji rizik od odbijanja čepa i nepotpunog zaptivanja uzrokovanog zarobljenim gasom.

Tokom kvalifikacije procesa potrebno je potvrditi tri parametra: opseg kontrole i stabilnost nivoa vakuuma, ujednačenost sile sjedenja i konzistentnost položaja čepa nakon sjedenja. Za proizvode osjetljive na kisik, zamjena plina - obično pročišćavanje dušikom prije evakuacije - i rezultirajuća meta zaostalog kisika pripadaju istom skupu parametara, a ne u zasebnoj raspravi.

4. Zaptivanje aluminijumskog poklopca i integritet brtve

Poklopac se zatvara zatvaranjem ili presovanjem - druga polovina redosleda punjenja i zatvaranja kertridža - a kvalitet tog zatvaranja određuje integritet zatvaranja kontejnera tokom čitavog veka trajanja. Sistem zatvaranja treba da prati i beleži obrtni moment ili silu savijanja u svakom ciklusu, tako da se mehanička otpornost može pratiti i defekti zaptivanja držati unutar definisane tolerancije.

Poklopci malog prečnika nalaze se u uskom prozoru zakretnog momenta, a referentna vrednost treba da dolazi iz validacionih podataka dobavljača kapice plus vaših sopstvenih ispitivanja, a ne iz generičke tabele. Integritet nakon zaptivanja se obično provjerava visokonaponskom detekcijom curenja, uranjanjem mikroba ili prodiranjem boje, potvrđujući da je elastomer pritisnut na staklenu prirubnicu u mjeri u kojoj to zahtijeva farmakopejska metoda.

5. In-line inspekcija: težina, položaj graničnika, kiseonik u prostoru

Inspekcija se odvija uz proces, a ne nakon njega. Tipičan opseg pokriva težinu punjenja pomoću visokoprecizne ćelije za mjerenje opterećenja ili laserskog mjerenja, pregled položaja čepa, preostali kisik u prostoru gdje je primjenjivo i prepoznavanje kozmetičkih nedostataka.

Provjera težine po kontejneru odbacuje jedinice izvan tolerancije i, što je jednako važno, proizvodi podatke o trendu koji se koriste za planiranje preventivnog održavanja na dozirnim pumpama. Vid u položaju čepa treba tretirati kao obaveznu provjeru vodova kertridža: kvar je jeftin ovdje uhvatiti i skupo otkriti kasnije kao curenje.

Aseptični zahtjevi: ISO 5, RABS i kompromisi izolatora

Thepunjenje farmaceutskih kartridžaproces je po definiciji aseptičan, a odluka o barijeri oblikuje cijelu liniju. Punjenje, zatvaranje i zaptivanje obično se nalaze unutar haube sa laminarnim protokom ili sistema barijere ograničenog pristupa (RABS) ili izolatora, s HEPA filtriranim vertikalnim jednosmjernim protokom zraka koji održava ISO 5 čistoću kao što je definirano u ISO 14644-1, u kontroliranom okruženju u pozadini.

Odabir izolatora nije samo pitanje kako se održava čistoća. Takođe popravlja raspored otvora za rukavice, konfiguraciju prenosne komore, strategiju validacije za in-line ciklus sterilizacije, kao što je ispareni vodikov peroksid, i kaskada pozadinskog pritiska. Tri tačke su vrijedne rješavanja u tehničkom sporazumu: da li otisak mašine za punjenje zaista odgovara otvoru barijere, da li je laminarni tok poremećen mehanizmom u pokretu i da li studije dima u dinamičkim uslovima potvrđuju obrazac strujanja vazduha unutar barijere.

Putevi protoka u kontaktu s proizvodom trebaju ili mogućnost čišćenja na mjestu i sterilizacije na mjestu ili modularna sučelja koja se mogu brzo demontirati i autoklavirati. Certifikati materijala i podaci o kompatibilnosti za pumpe, ventile, cijevi i zaptivke treba zatvoriti prilikom kvalifikacije projekta - ne odgađati se za puštanje u rad.

Preciznost i kvalitet zatvaranja ne mogu se dokazati na neopterećenoj mašini. Za provjeru treba koristiti pročišćenu vodu i placebo usklađen sa viskozitetom stvarnog proizvoda, proći preko više uzastopnih punjenja, s relativnom standardnom devijacijom izračunatom po kanalu. Nivo vakuuma čepa i dubina umetanja se provjeravaju posebnim mjeračem, mjereći sklopljenu poziciju čepa unutar cijevi, jer ta dimenzija određuje da li će ga pogonska šipka pen-injektora kasnije ometati.

Kontrolna lista specifikacija opreme

Većina praznina u specifikacijama pojavljuje se na rubovima porodice formata: najmanji volumen u rasponu, proizvod najveće viskoznosti, format koji je zadnji dodan. Tabela ispod je minimalni skup koji vrijedi upisati u specifikaciju zahtjeva korisnika za proces punjenja biofarmaceutskih uložaka.

Uobičajeni načini kvarova i kako ih provjeriti

Dolje navedeni načini kvara predstavljaju većinu odstupanja nastalih tokom kvalifikacije procesa punjenja farmaceutskih kartridža; svaki od njih ima metodu verifikacije koja pripada protokolu, a ne dnevniku rešavanja problema.

Mjehurići i vidljive čestice.Obično se prati do zarobljenog zraka, a ne do greške pumpanja. Potvrdite linijskim vakuumskim degaziranjem, punjenjem koji prati nivo tečnosti i stazom protoka sa niskim smicanjem - zatim potvrdite na placebo radnoj brzini, a ne pri pola brzine.

Nagnuti ili nesjedeći čepovi.Nevidljiv na benzinskoj stanici, fatalan na testu curenja. Provjeriti s pregledom položaja graničnika na svakoj jedinici i periodičnom destruktivnom provjerom dubine sklopa.

Poklopci sa premalo ili preopterećenim momentom.Oba proizvode kvarove zaptivača, u suprotnim smjerovima. Potvrdite praćenjem obrtnog momenta u svakom ciklusu, u korelaciji sa visokonaponskom detekcijom curenja ili rezultatima ulaska boje.

Prevrtanje kontejnera tokom transfera.Problem pri rukovanju sa simptomom benzinske pumpe. Potvrdite provjerom orijentacije zasnovanom na viziji i pregledom kontaktnih tačaka vodilice pri maksimalnoj brzini linije.

Preostali kiseonik iznad cilja.Često problem zamjene plina, a ne problem vakuuma. Potvrdite analizom prostora preko cijele serije i dokumentiranim profilom pročišćavanja dušikom.

FAQ

Kako radi mašina za punjenje kartridža?

U apunjenje farmaceutskih kartridžaProces kontejner je cijev s dva kraja: patrone se orijentiraju i prenose u kritičnu zonu, doziraju se kroz iglu, zatvaraju čepom - pod vakuumom u većini aseptičnih linija - i zatvaraju aluminijskom zaptivkom, s težinom punjenja i položajem čepa provjerene u liniji.

Koja je razlika između vakuumskog i atmosferskog zatvaranja?

Atmosfersko zatvaranje pritiska čep u vrat pod pritiskom okoline. Vakuumski čep prvo evakuiše kontejner, čime se uklanja zaostali gas iz prostora i čvršće pričvršćuje čep uz zid, smanjujući rizik od odskoka i nepotpunog zatvaranja.

Šta znači RTU u punjenju kertridža?

Spreman za upotrebu: kontejner stiže prethodno steriliziran u gnijezdu unutar zatvorene kade, tako da linija ne vrši pranje ili depirogenaciju. Kompromis se kreće na otvaranje kade, dekontaminaciju sučelja za prijenos i kvalifikaciju dobavljača.

Koja se tačnost doziranja može postići pri punjenju kertridža?

Za biološke preparate male zapremine, ±1% ili manje je normalan cilj za keramičku pumpu klipa, verifikovan po kanalu pod opterećenjem placebom koji odgovara proizvodu, a ne samo vodom.

Može li jedna linija podnijeti patrone, PFS i bočice?

Da - mašine zasnovane na platformi dijele servo kretanje, doziranje i inspekciju u tri formata, s dijelovima formata koji se mijenjaju po kontejneru. Vrijeme promjene i broj dijelova formata su dva broja koja treba odrediti prije naručivanja.

Referentni standardi

ISO 14644-1 - klasifikacija čistih prostorija prema koncentraciji čestica u zraku

USP 〈1207〉 - procjena integriteta zatvaranja kontejnera za sterilne proizvode

EU GMP Aneks 1 - proizvodnja sterilnih medicinskih proizvoda

Određivanje linije za punjenje kartridža

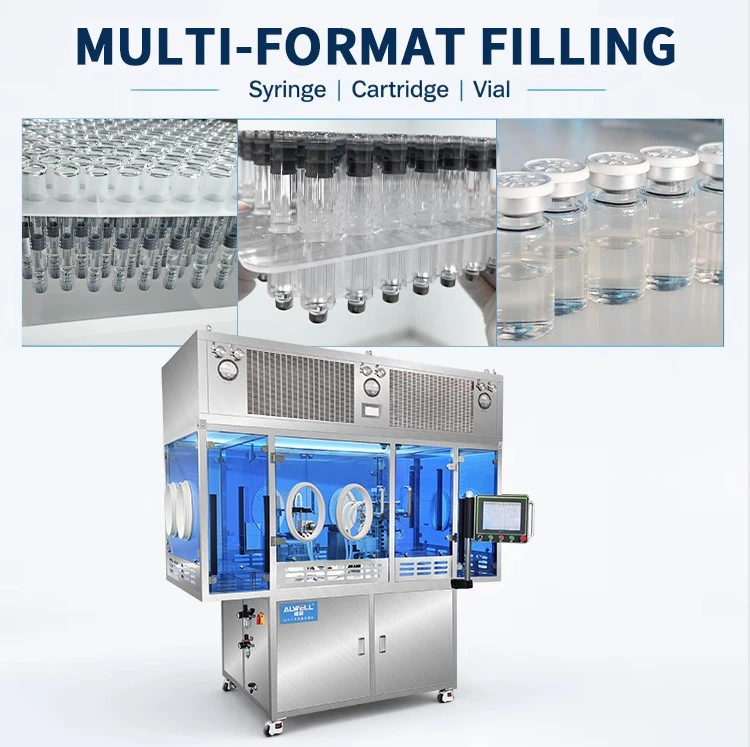

ALWELL gradi aseptične platforme za punjenje u Šangaju za injekcije male količine. Mašina za vakuumsko punjenje i zatvaranje sa ugnježdenom kadom pokreće patrone, napunjene špriceve i bočice na istoj platformi, koristeći potpuni servo pokret s vakuumskim punjenjem i zatvaranjem, in-line vaganjem i provjerom položaja čepa, pokrivajući raspon od razvoja procesa do komercijalne proizvodnje. Oprema je izgrađena prema GMP zahtjevima sa CE certifikatom, u objektu od 5.000 m².

Dijeljenje platforme je najvažnije kada se proces punjenja farmaceutskih kartridža kasnije mora proširiti na napunjene špriceve ili bočice: arhitektura doziranja i inspekcije se prenosi, a mijenjaju se samo dijelovi formata.

Ako kvalificirate proces punjenja farmaceutskih kartridža ili upoređujete opcije opreme, pošaljite nam karakteristike proizvoda, plan serije i specifikaciju spremnika, a naš procesni tim će zajedno s vama pregledati konfiguraciju linije.Zatražite pregled konfiguracije linije
